骨钻限深环看起来只是一个带内孔和锁紧结构的小型环件，但它在骨科手术器械中承担轴向定位、深度限制和重复装配的作用。零件尺寸不大，真正困难的地方却集中在内孔配合、端面基准、侧向锁紧孔以及清洁状态之间的相互影响。TC4钛合金强度高、导热性较低，切削时容易产生局部热量和弹性让刀，如果工艺只关注某一个尺寸，装配后仍可能出现偏摆、卡滞或锁紧不稳。因此，限深环加工必须从使用关系出发，把图纸、工艺、检测和清洁作为一条完整链路来控制。

一、先把配合关系转化为可加工的技术条件

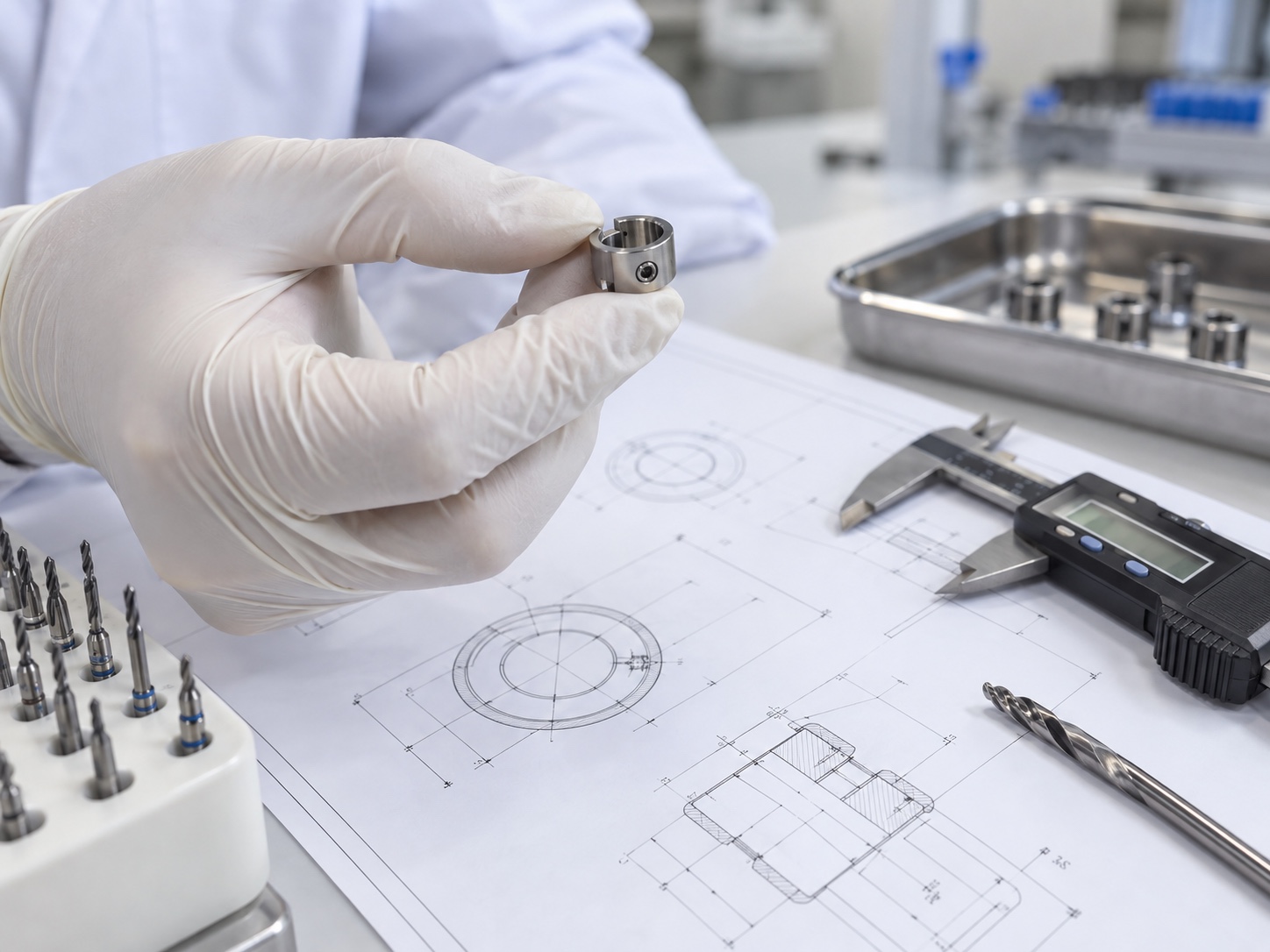

图纸评审首先要确认限深环与骨钻杆的配合方式，是间隙滑动、定点锁紧，还是需要频繁拆装。内孔公差不能脱离配合轴的实际尺寸单独判断，还要结合表面粗糙度、圆度、圆柱度和入口倒角。侧向锁紧孔的位置会改变局部刚度，锁紧螺钉压紧后可能让薄壁区域产生微小变形，因此需要确认孔轴线与内孔中心的关系、螺纹有效长度以及锁紧端是否直接接触钻杆。工程师还应明确端面哪个作为装配基准，避免检测基准与使用基准不一致。

二、TC4材料准备与刀具策略

TC4切削时应优先保证刀具锋利和排屑稳定。原材料入库后核对牌号、规格与批次，毛坯余量要兼顾装夹可靠性和材料成本。车削内外圆时采用适合钛合金的刀具几何角度，并控制切削速度、进给和冷却，减少积屑瘤与表面拉伤。精加工前保留均匀余量，让最后一道切削承担稳定的材料去除量。对于小直径锁紧孔和螺纹，应关注钻头跳动、切屑排出以及孔口崩边，必要时分步钻削并采用专用丝锥。

三、以内孔和端面建立稳定加工基准

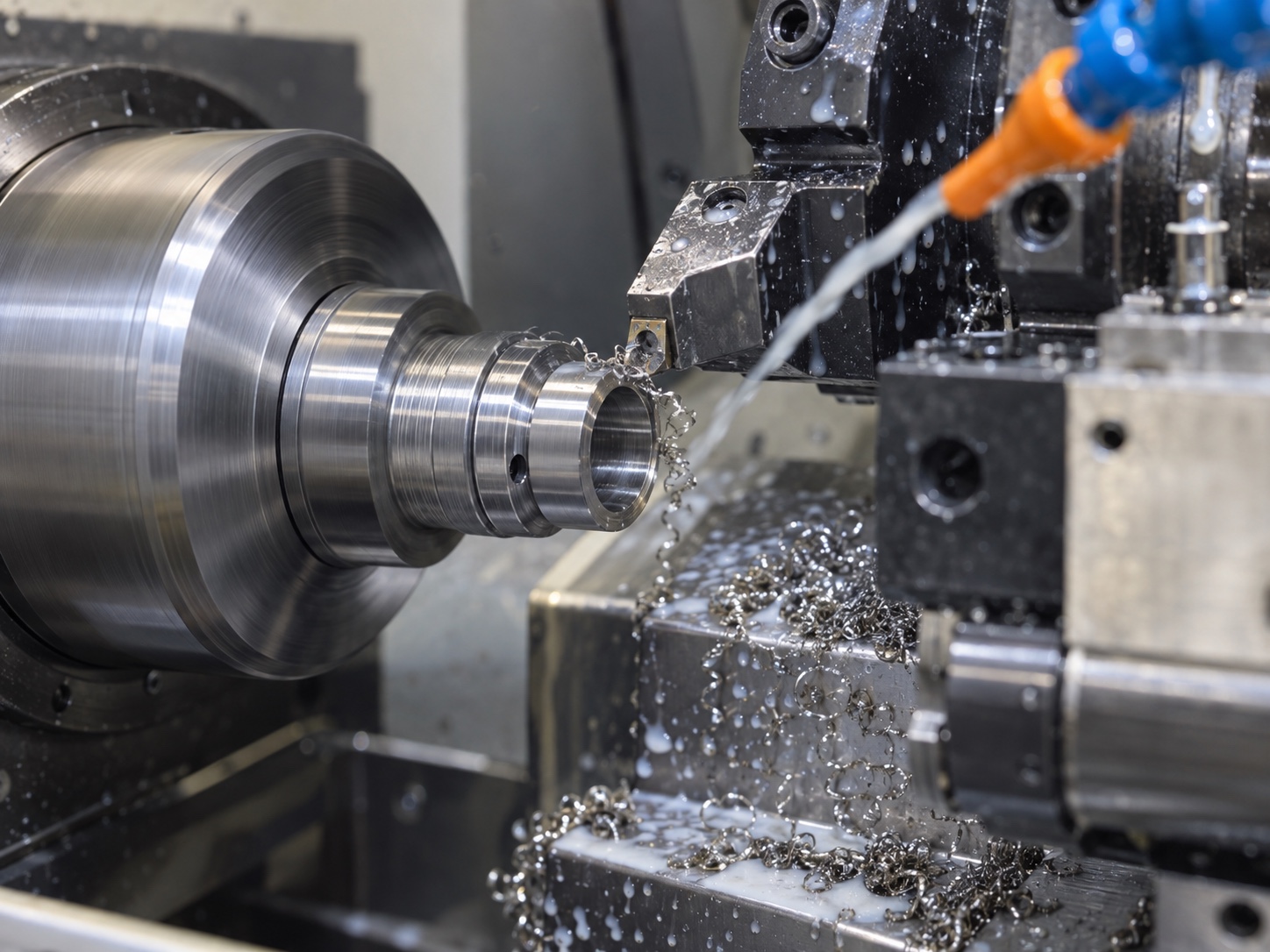

限深环通常需要车铣复合或多工序加工。第一工序先建立端面与外圆基准，再完成内孔粗精加工；翻面时使用经过确认的软爪或专用芯轴，控制重复装夹误差。薄壁零件夹紧力过大会导致加工状态下尺寸合格、松夹后回弹超差，所以夹具接触面积、夹紧位置和扭矩都要稳定。内孔精加工后不宜再进行会引起明显变形的重切削。侧向锁紧孔最好在内孔基准已稳定后加工，并通过机内找正或专用定位保证孔位。

四、交叉孔毛刺和锐边必须可视化管理

锁紧孔与内孔交汇位置是限深环最容易被忽略的风险点。残留毛刺可能划伤配合轴，也可能在清洗或使用中脱落。去毛刺不能简单依赖手工刮削，因为过度处理会破坏孔口形状或螺纹首牙。可根据结构选择微型旋转工具、柔性磨料或定向刷磨，并在放大镜或内窥设备下确认交叉孔口。图纸未给出锐边要求时，也应在项目确认阶段约定倒钝范围，避免不同批次的外观与手感发生明显差异。

五、检测要模拟实际装配基准

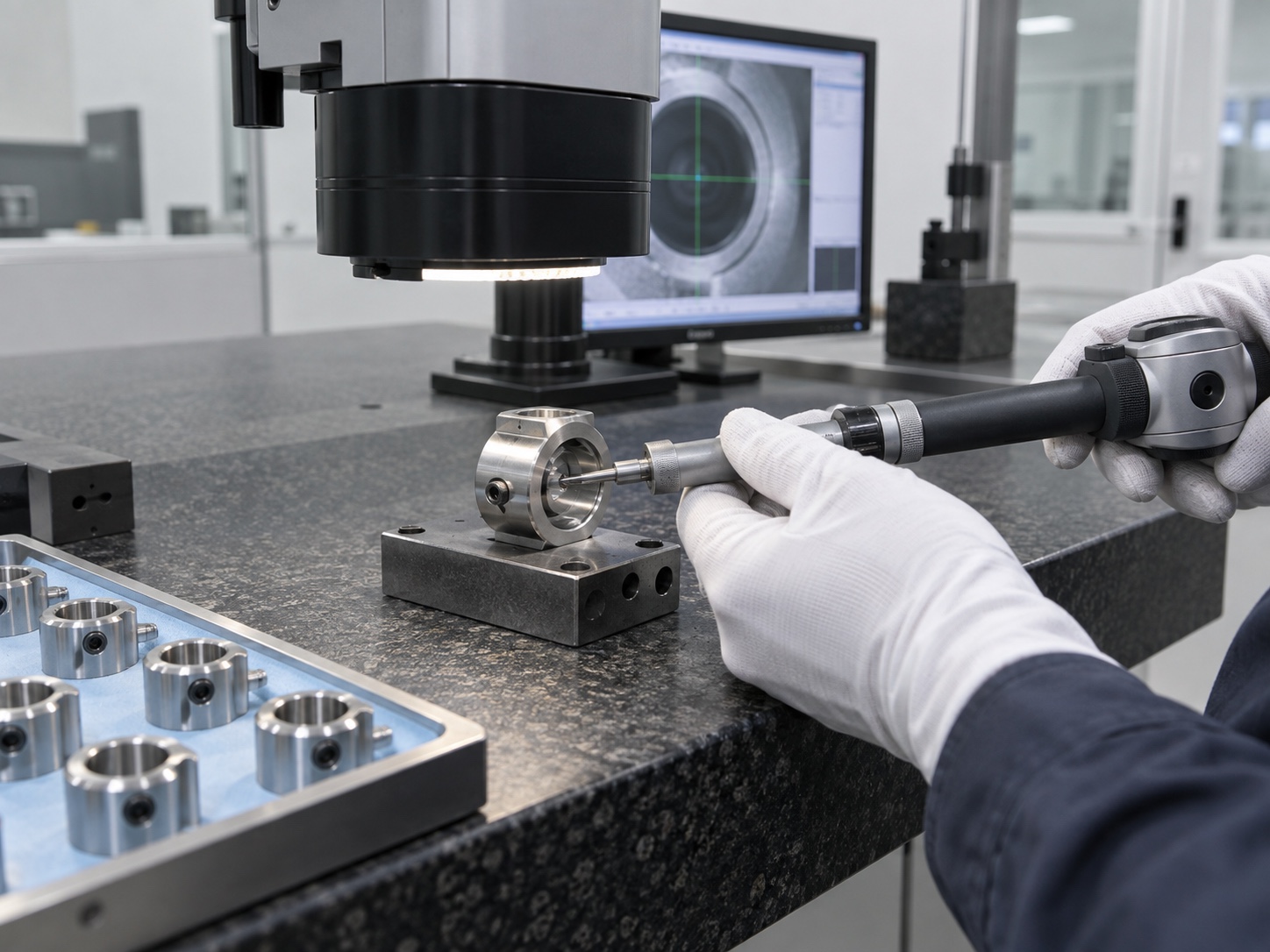

尺寸检测至少覆盖内孔直径、圆度趋势、端面跳动、总厚度、锁紧孔位置和螺纹通止。内孔可使用内径量仪或气动量仪进行批量控制，首件与过程样件可结合三坐标或影像设备确认位置关系。检测端面跳动时，应使用与实际装配接近的定位方式，避免仅在自由状态下测量。对于非常紧密的配合，还可以制作功能量规或使用客户提供的配合轴进行试装，但试装不能替代尺寸数据，二者应相互验证。

六、清洁、包装与批次追溯

医疗器械零件加工完成后，需要把切削液、微屑和磨料残留从内孔、螺纹与交叉孔中清除。清洗方案应与材料和后续表面处理兼容，清洗后用洁净气体吹干并检查是否存在水印、油膜或异物。零件之间应隔离包装，防止钛合金表面在运输中相互碰伤。材料批次、工艺版本、首件记录和关键尺寸数据建议与订单关联保存，当研发阶段调整配合或锁紧结构时，可以快速追溯差异来源。

七、从样件验证走向稳定小批量

限深环项目不宜直接用一次尺寸合格替代装配验证。样件阶段应记录配合阻力、锁紧位置、重复拆装后的表面状态及端面贴合情况，再决定是否调整公差或倒角。转入小批量后，保持刀具寿命、夹紧参数、测量方法和去毛刺标准一致，并用首件、巡检和末件数据观察趋势。对于设计仍在变化的研发项目，保留版本号和变更记录尤其重要。

总体来看，TC4骨钻限深环的精密加工不是单纯追求某一个极小公差，而是让内孔、端面、锁紧孔和表面状态共同满足装配需求。采购或研发团队提供完整图纸、配合轴信息、数量与检测要求后，加工方才能制定更可靠的打样和批量方案。
