输液泵等医疗设备中的压力传感器安装座往往尺寸不大，却同时承担定位、固定和隔离任务。中心孔位置、安装孔距、接触面与线缆避让槽若互相偏离，装配时可能出现传感器受力、线缆折弯或重复定位不稳。PEEK适合多种需要绝缘和结构稳定的设备零件，但材料名称本身不能代替具体牌号与验证要求。下面从按图打样的角度梳理加工要点。

先把功能基准标清楚

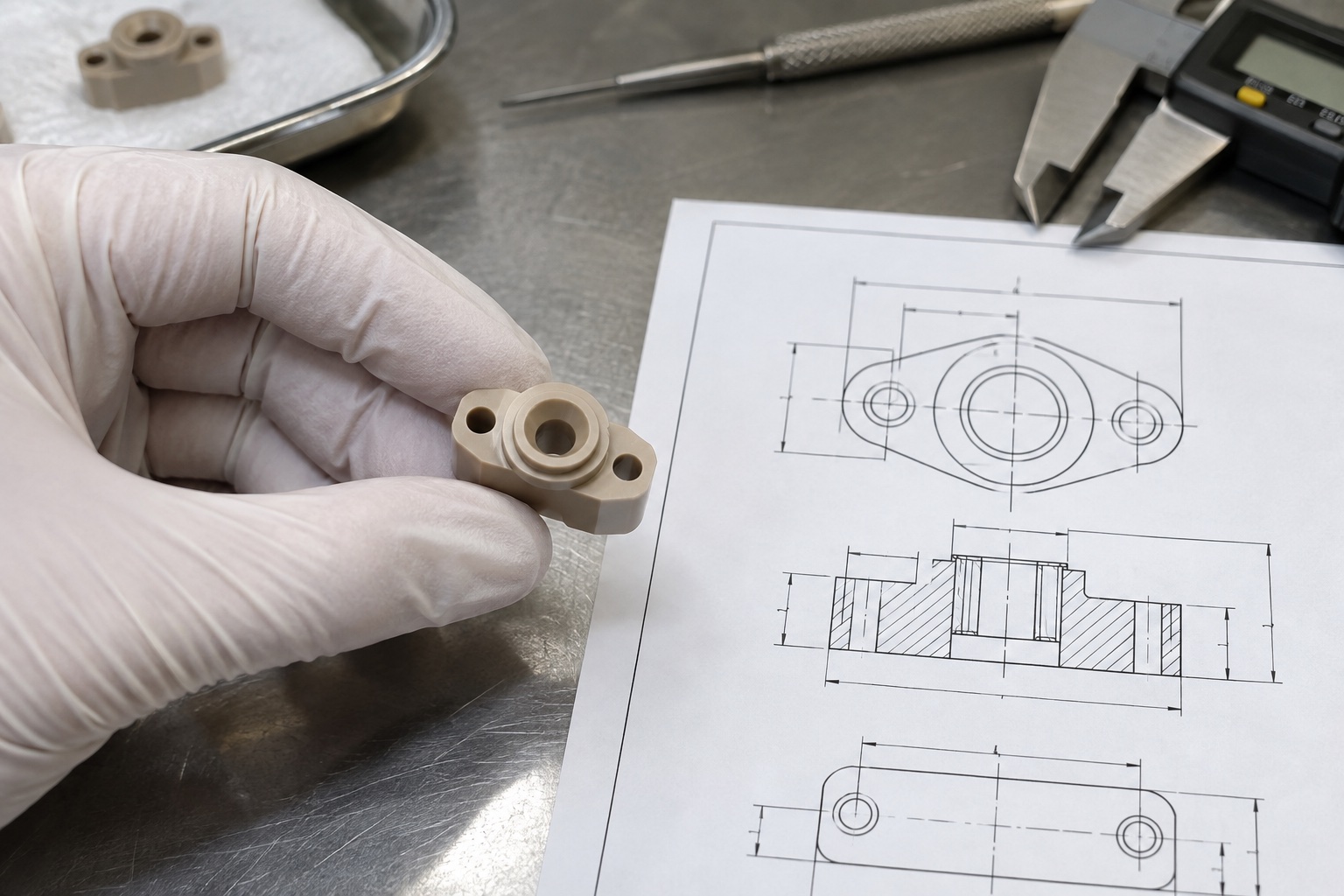

图纸应明确传感器由哪个孔或台阶定位、安装座通过哪两个孔固定，以及哪一面承担贴合。若加工时只按外形边线找正，中心孔与安装孔可能分别合格，装配后却不在同一位置链中。建议以实际装配面和定位孔建立统一基准，单独标注中心孔位置、孔距及接触面平面度。

设计评审还要提供传感器外径、压紧方式、线缆走向和装配空间。对于可通过装配调整吸收的尺寸，不必一律设为最严公差；真正影响传感器位置和受力的尺寸则应明确检测方法。没有装配关系的“高精度”要求，难以转化为稳定的加工方案。

材料状态与毛坯选择

PEEK可有不同等级、填充物和材料状态。不同牌号的切削表现、尺寸稳定性及表面状态不完全相同，医疗设备项目更应把材料规范、批次记录和用途说明放在询价资料中。加工方应按指定材料采购和标识，避免把外观相近的工程塑料误当成同一种材料。

毛坯余量和纤维取向也可能影响尺寸。小型安装座若从大板料深度去料，局部应力释放会使薄壁微弯；若使用夹持面积过小的毛坯，精加工时又容易压伤表面。工艺评审需结合数量、形状与关键面决定下料方向和装夹方式。

中心孔和薄壁槽怎样加工

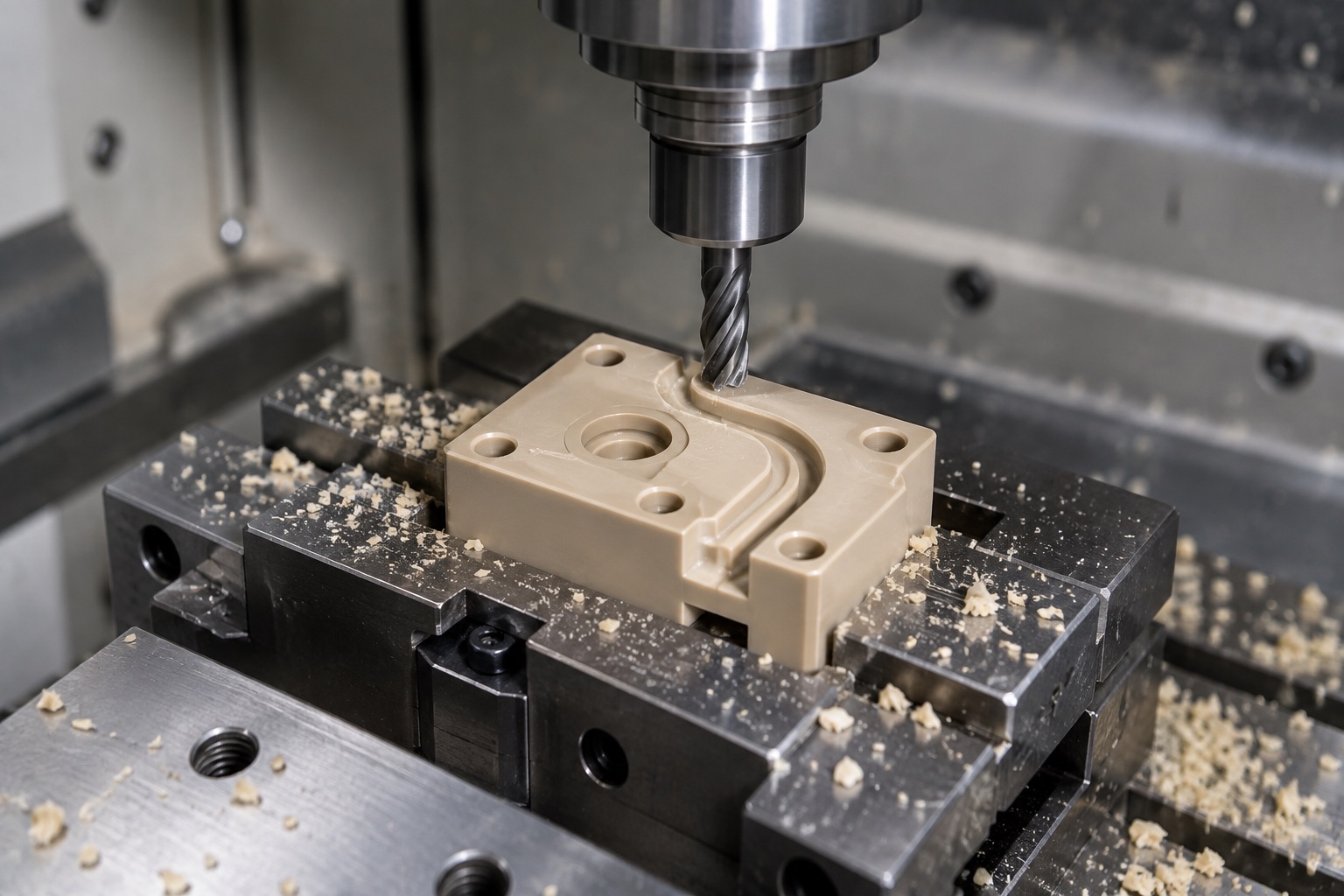

中心孔可先粗加工，再在稳定基准上精修。刀具应保持锋利，避免材料受热软化后形成拖痕或翻边。孔径检测要在零件松夹、温度稳定后进行；若直接在夹具上测量，可能把受力状态误认为自由状态。安装孔入口也需要检查倒角和毛刺，以免装配螺钉时刮伤接触面。

线缆避让槽附近通常壁厚较薄，走刀方向、切削热和夹紧力都会影响槽口形状。可分阶段去料，先保留支撑余量，最后完成槽口与边缘精修。若结构允许，设计端应避免过深的窄槽和无法清理的内角；不允许改设计时则要事先确认刀具可达性。

保护绝缘面与接触面

PEEK零件的绝缘作用取决于整体结构、材料和使用环境。加工过程中要避免金属屑嵌入、表面划伤和清洗残留。对需要与传感器或支架贴合的面，应在图纸上标出平面度、粗糙度或外观限制，并在去毛刺时保护这些面。不能把“肉眼看起来平整”当成装配合格。

清洗方法应与材料和整机要求相容，包装也应避免零件间相互摩擦。若项目对颗粒、离子残留或灭菌方式有特殊要求，应由设备方明确验收标准，并在打样时验证。普通机械加工和外观检查不能自动证明医疗用途的适用性。

首件检测与小批量控制

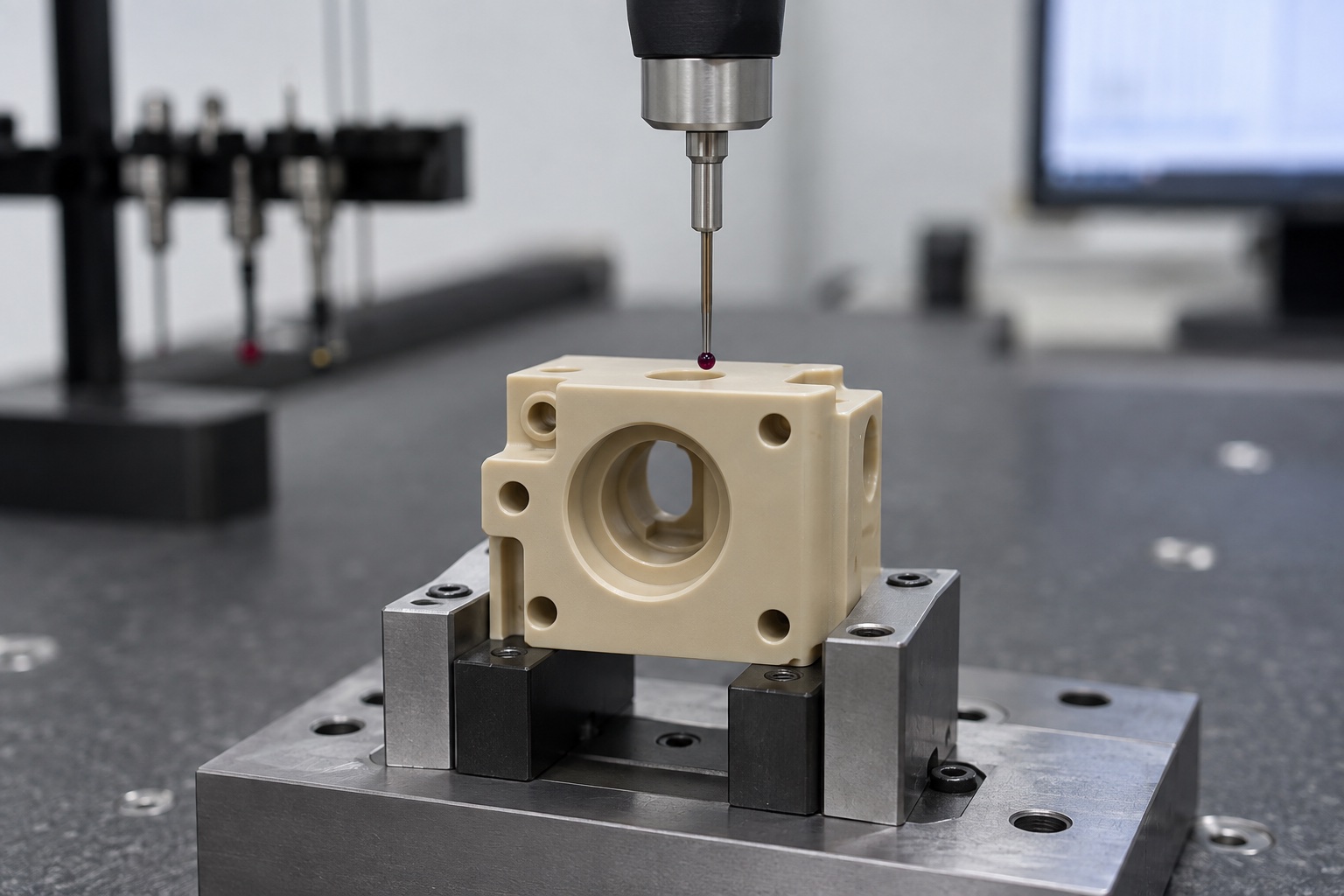

首件应记录中心孔孔径、位置、两个安装孔距、定位面平面度和线缆槽尺寸。三坐标适合复核基准关系，塞规或配合件可辅助验证孔的装配状态，外观检查则应覆盖孔口、槽底及易藏屑角落。检测报告需注明支撑方式和测量温度，方便后续改版比较。

从打样转入小批量后，建议固定毛坯、夹具支撑、刀具补偿、去毛刺顺序和清洁包装方式。若传感器型号或线缆走向发生变化，应重新评估孔位和槽口，而不是只修改模型上的局部尺寸。版本记录与试装反馈可以帮助工厂及时识别风险。

下单资料与交付边界

询价时提供2D图纸、3D模型、PEEK牌号、数量、接触与绝缘要求、关键公差及装配示意。样件阶段先验证传感器定位、线缆弯折空间和设备运行状态，再决定是否冻结批量工艺。加工方可按图交付尺寸与外观记录，整机性能和适用性仍需由产品责任方验证。

PEEK传感器安装座的稳定交付，核心在于让材料要求、加工基准、检测基准和实际装配保持一致。把孔位、薄壁、绝缘面与清洁要求在首件前说清楚，比在成品上反复返修更有效。
