PTFE医疗零件常用于医疗设备的密封、绝缘、流体控制和耐腐蚀结构中。与金属件相比，PTFE材料更软、摩擦系数低、耐化学性能好，但加工过程中也更容易出现尺寸回弹、孔口翻边、薄壁变形和毛刺残留。对于医疗检测设备、内窥镜配套模块和体外诊断仪器来说，这些看似细小的问题会直接影响密封、装配和清洁度。

在图纸评审阶段，应先明确密封面、流道、孔组和装配基准。垫片类零件通常厚度不大，却包含多处小孔、沉孔、微流道和异形外轮廓。若只按普通塑料板件加工，容易出现密封面不平、孔口毛刺未清理或尺寸检测不稳定的问题。

一、尺寸回弹来自材料特性和装夹

PTFE具有明显弹性和低刚性，夹紧力过大时零件会在加工中变形，松夹后尺寸发生回弹。薄壁环形垫片和异形密封片尤其敏感。加工前应根据零件结构设计软夹具或支撑方式，避免在密封面和薄边区域直接强压。

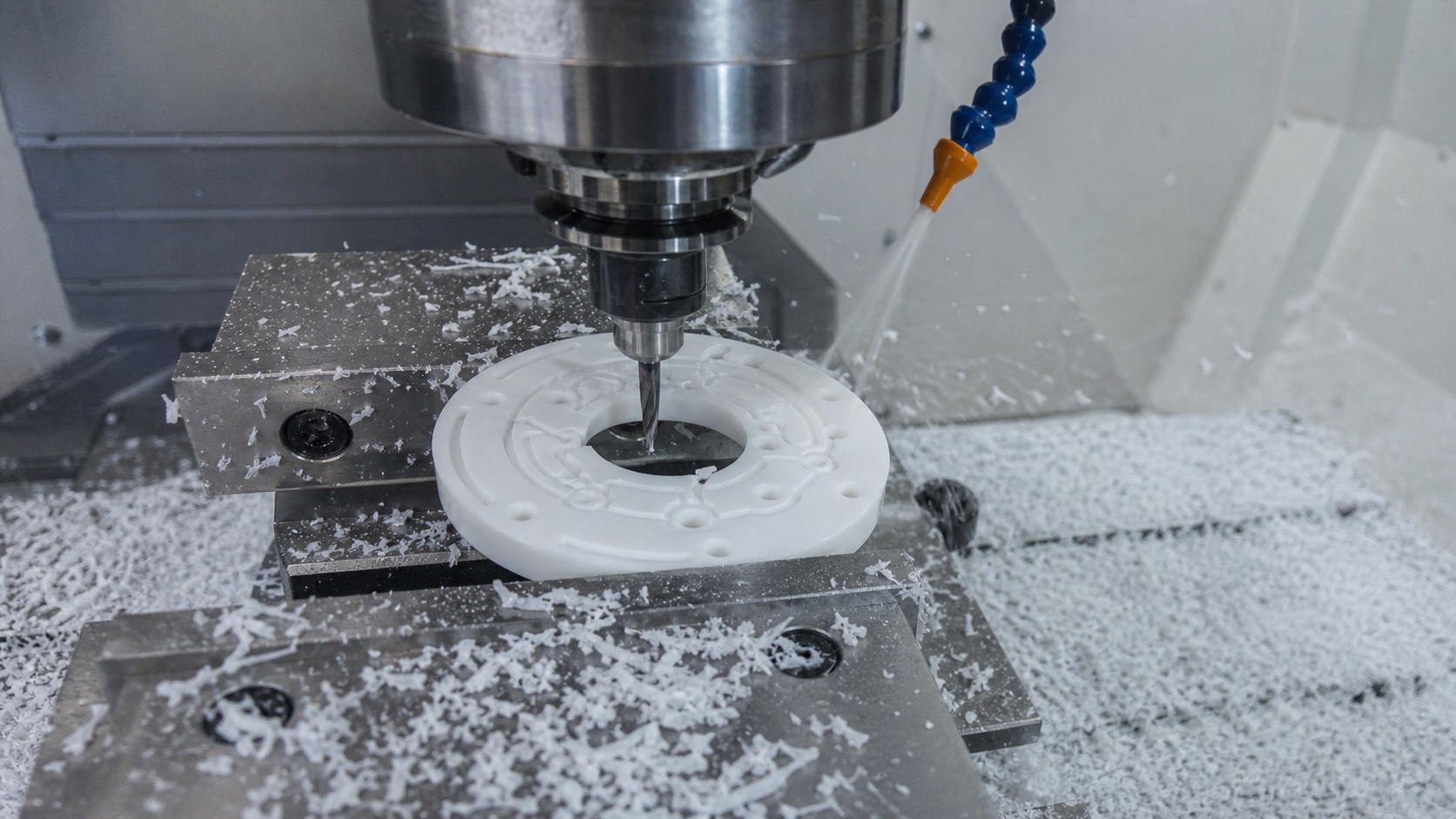

切削热也会影响尺寸稳定。PTFE导热和刚性特性与金属不同，刀具不锋利或参数不合适时，局部材料会被挤压拉扯，导致孔径、槽宽和边缘状态不稳定。加工中通常需要使用锋利刀具、合理转速进给和分序加工。

二、孔口和流道毛刺要重点处理

PTFE毛刺具有韧性，不像脆性材料那样容易断裂。钻孔、铣槽和开流道时，如果进退刀路径不合理，孔口会形成翻边或细丝状毛刺。对于医疗流体模块，毛刺不仅影响装配，还可能进入流道影响测试结果。

控制毛刺需要从刀具锋利度、切削方向、倒角方式和清理方式入手。关键孔口可增加正反面倒角，微流道边缘可在显微状态下复检。对于复杂流道件，交付前应重点检查槽底残屑和孔内碎屑。

三、密封面平面度影响可靠性

PTFE垫片的密封功能通常依赖平整贴合面和稳定压缩量。若密封面有划伤、翘曲或局部压痕，即使外形尺寸合格，也可能在装配测试中出现泄漏。加工和周转时要保护密封面，避免堆叠挤压和硬物划伤。

对于需要小批量交付的医疗零件，建议在首件阶段确认平面度、槽宽、孔距和装配压缩状态。这样后续批次才能保持一致。

四、检测与清洁要形成闭环

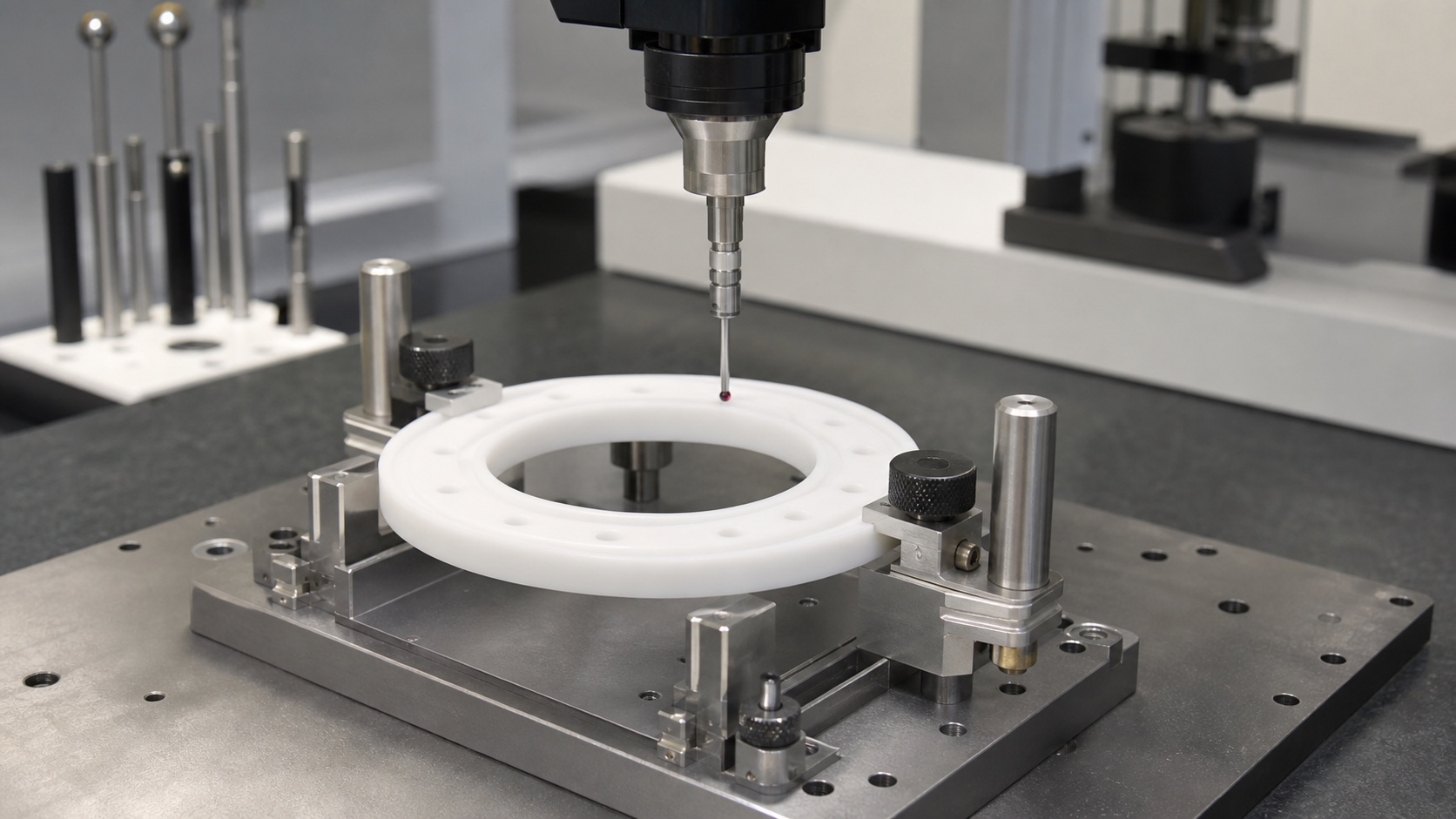

PTFE医疗零件可使用卡尺、针规、二次元、三坐标、平面度检测和装配试装进行验证。关键项目包括孔径、孔距、槽宽、厚度、平面度、密封面状态和毛刺情况。由于材料柔软，检测时也要避免测量力过大造成读数偏差。

交付前建议进行清洗、吹干和单件保护，尤其是孔内和流道内不能残留碎屑。PTFE医疗零件加工的关键，不只是把材料切成形状，而是让尺寸、密封、洁净和装配状态都满足医疗设备研发和小批量生产要求。
