尺寸公差和形位公差有什么区别？在医疗器械零件加工中，这个问题非常常见。很多图纸会同时标注长度、孔径、槽宽、台阶高度等尺寸公差，也会标注平面度、垂直度、同轴度、位置度、圆度等形位公差。两者都和精度有关，但控制对象并不一样。

简单理解，尺寸公差主要回答“这个尺寸允许大多少、小多少”；形位公差主要回答“这个面、孔、轴线或轮廓相对于基准是否摆正、是否稳定”。医疗零件往往体积小、孔位多、装配关系复杂，如果只看尺寸公差，容易忽略真实装配风险。

一、尺寸公差控制的是尺寸范围

尺寸公差最直观，例如孔径 5.00±0.02mm、长度 30.00±0.05mm、槽宽 2.00±0.01mm。它规定了一个尺寸允许的上下偏差，只要实际测量值落在范围内，单从尺寸角度看就是合格的。

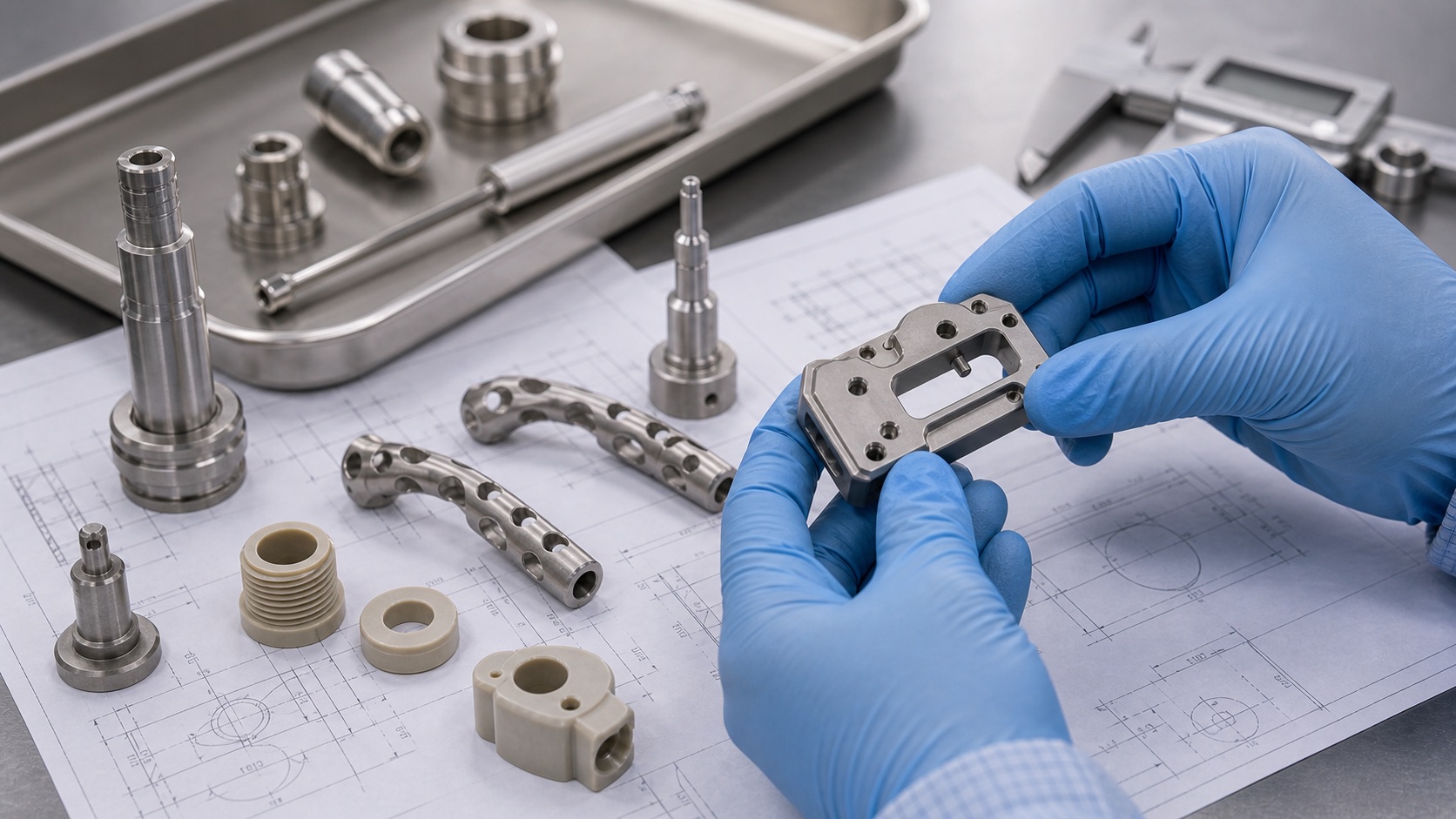

医疗零件中常见的尺寸公差包括骨科固定板孔径、手术器械导向套内孔、医疗设备连接座外形、PEEK 绝缘套槽宽、不锈钢导向针直径和钛合金小支架厚度等。尺寸公差通常可以用卡尺、千分尺、内径表、塞规、针规、二次元或三坐标检测。

二、形位公差控制的是几何关系

形位公差比尺寸公差更关注“位置关系”和“形状状态”。例如一个孔的直径合格，但孔中心偏离基准位置，装配螺钉仍可能无法顺利穿过；一个安装面厚度合格，但平面度不好，医疗设备模块装上后可能出现晃动；一个轴套内孔尺寸合格，但同轴度不稳定，运动部件会出现偏磨。

常见形位公差包括平面度、直线度、圆度、圆柱度、平行度、垂直度、倾斜度、同轴度、对称度、位置度、跳动和轮廓度。对于医疗器械零件，位置度、平面度、垂直度和同轴度经常比单个尺寸更能决定装配效果。

三、为什么尺寸合格，零件仍可能装不上？

这是因为单个尺寸合格，不代表多个特征之间的关系合格。比如一块医疗导向板上有多个孔，每个孔径都在公差范围内，但孔距或孔中心位置偏差超出要求，就会影响导向精度。又比如手术器械连接件的台阶高度合格，但端面不平，会影响锁紧和贴合。

医疗零件的使用场景对稳定性和一致性要求高，尤其是骨科器械、手术导向件、内窥镜结构件、检测设备零件和植入物试模件，往往需要同时控制尺寸公差和形位公差。只看卡尺数值，无法完整判断零件是否真正满足功能。

四、图纸上的基准有什么作用？

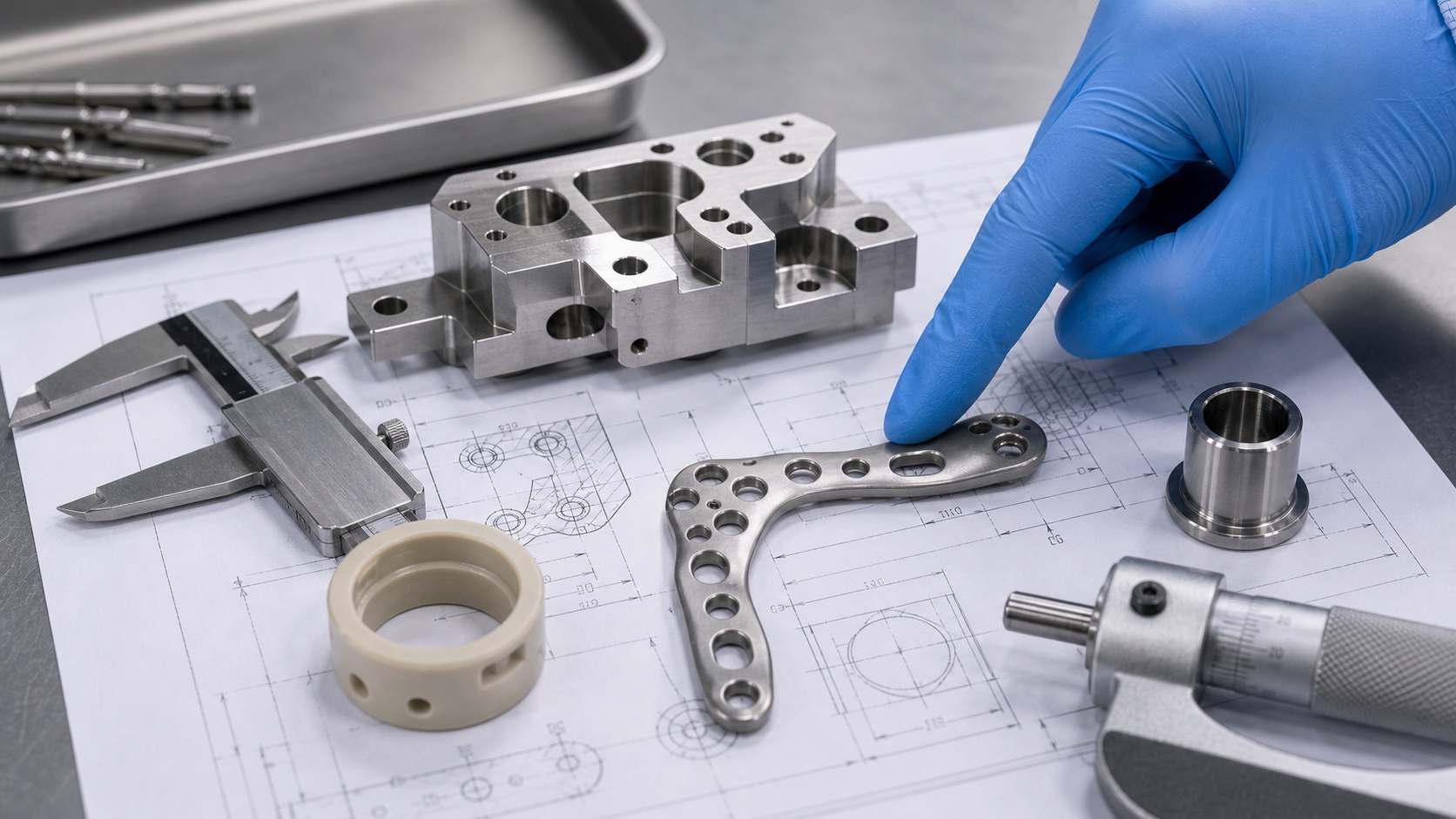

形位公差通常离不开基准。基准可以理解为检测和装配时的参照面、参照孔或参照轴线。图纸上常见 A、B、C 基准，表示检测时要先确定哪一个面或孔作为坐标基础，再判断其他特征是否符合要求。

如果加工基准、检测基准和装配基准不一致，就容易出现争议。比如加工时按底面装夹，检测时按侧面建立坐标，而客户装配时又按定位孔定位，得到的结果可能不同。医疗零件在工艺评审阶段，应尽早确认关键基准，避免后期返工。

五、尺寸公差和形位公差如何检测？

尺寸公差检测相对直接，常用卡尺、千分尺、塞规、针规、内径表和高度规。对于小孔、深孔、薄壁件和微小台阶，工具选择要根据精度和结构决定。普通外形尺寸可以抽检，关键装配尺寸通常需要重点检测。

形位公差检测更依赖三坐标、二次元、圆度仪、粗糙度仪和专用检具。三坐标可以建立基准坐标系，检测孔位、平面度、垂直度、位置度和轮廓度，适合医疗壳体、导向块、骨科器械板件、微型连接座和复杂多孔零件。

六、医疗零件下单时如何标注更清楚？

如果零件只是普通外形件，可以给常规尺寸公差；如果涉及导向、定位、旋转、密封、贴合或植入物试模，则建议明确关键尺寸和形位公差。下单时最好提供 3D 模型、2D 图纸、材料牌号、表面处理、数量、关键检测项目和使用场景。

尺寸公差解决的是“大小是否在范围内”，形位公差解决的是“形状和位置是否正确”。对于医疗零件加工，两者缺一不可。只有把图纸评审、加工基准、检测方法和交付标准统一起来，才能让零件在实际装配和使用中更稳定、更可靠。
